雷蒙磨粉機設計圖紙以及工藝介紹
發布時間：
2013-09-12
來源：佰辰重工
作者：佰辰重工
很多客戶在選購設備過程中，都會考慮到雷蒙磨粉機的安裝設計以及售后服務。那么作為專業生產廠家，河南佰辰機械今天給廣大客戶提供一套雷蒙磨的設計圖紙，以及安裝圖紙。目的是為了保證客戶在沒有廠家在場的時候也能自己動手安裝維修雷蒙磨。

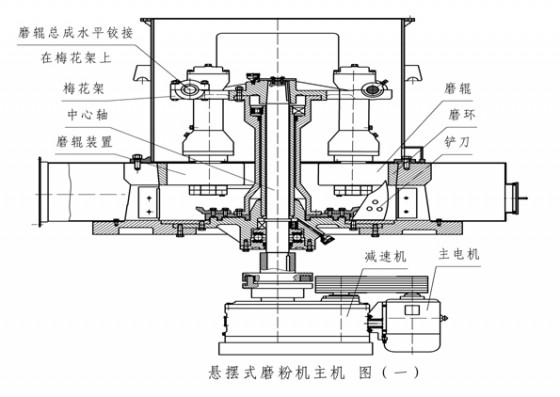

先，介紹雷蒙磨主機構成部分，如圖所示主機內部由內到外主要有磨輥總成帶動固定在梅花架上的磨輥進行轉動。通常見到的磨輥有3R，4R，5R，6R的等多種規格，在高速電機的帶動下，在鏟刀的作用下把物料提升到磨環上進行研磨，終達到客戶所需要的粒度。

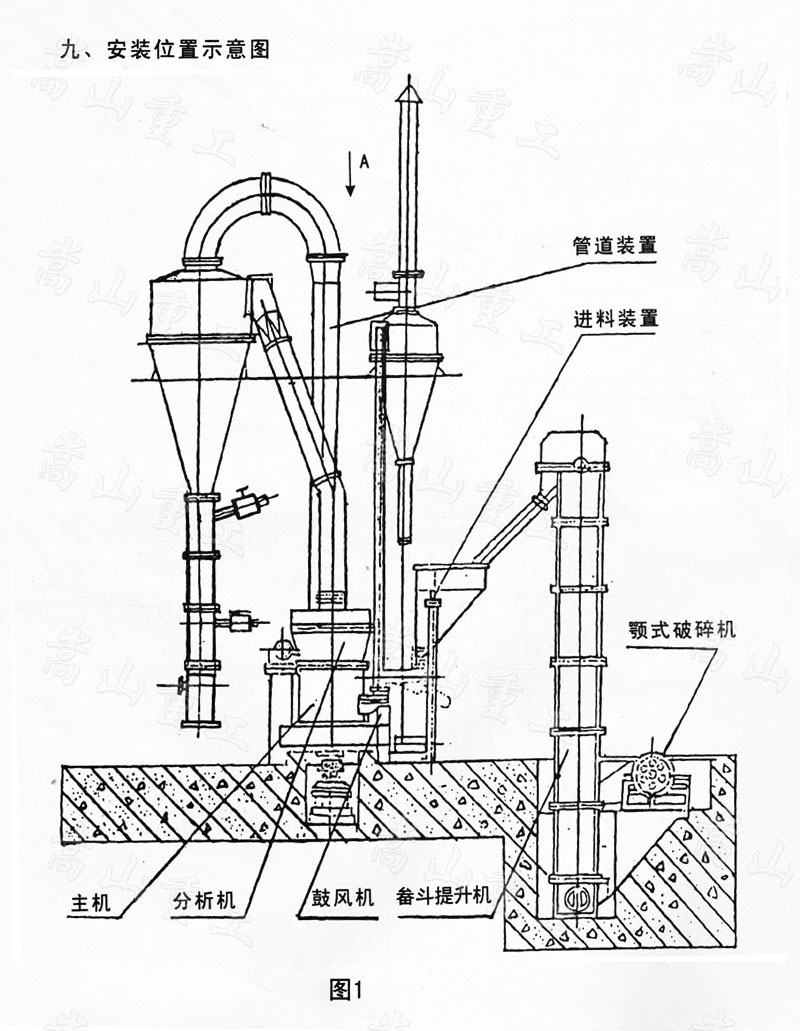

其次在雷蒙磨的安裝上如圖所示，客戶可以根據圖紙指示進行進行自行安裝拆卸，進而縮減安裝工期。如圖所示從右往左以此是：顎式破碎機用來破碎大快物料，保證進入雷蒙磨的物料更合規格。其次是斗式提升機，通過該設備把物料能夠的輸送到雷蒙磨主機內部。在研磨過程中，達到要求物料則被風壓吸出或者吹出去（因為雷蒙磨分為正壓或負壓兩種）。后物料到達積粉器內部，達到收集物料目的。
