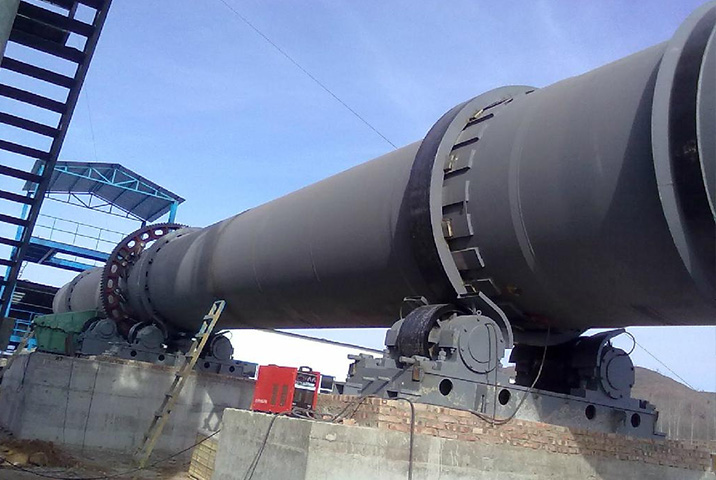

回轉窯
【直徑范圍】1.4m-3.2m 【生產能力】0.9-42t/h 【電機功率】18.5KW-125KW
【應用領域】廣泛應用于建材、冶金、化工、環保等生產行業中。
【適用物料】按處理物料不同可分為水泥窯、冶金化工窯和石灰窯、濕法回轉窯、干法回轉窯。其他還有冶金回轉窯，氧化鋅回轉窯，石灰回轉窯，陶粒砂回轉窯等。
【關鍵詞】：
產品介紹
回轉窯是佰辰機械針對固體物料進行機械、物理或化學處理的一種回轉圓筒設備，根據處理物料又分為水泥窯、冶金化工窯和石灰窯。水泥回轉窯主要用于煅燒水泥熟料，分干法生產水泥窯和濕法生產水泥窯兩大類。
產品優勢
工作原理
回轉窯的筒體由鋼板卷制而成，筒體內鑲砌耐火襯，且與水平線成規定的斜度，由3個輪帶支承在各擋支承裝置上，在入料端輪帶附近的跨內筒體上用切向彈簧板固定一個大齒圈，其下有一個小齒輪與其嚙合。正常運轉時，由主傳動電動機經主減速器向該開式齒輪裝置傳遞動力，驅動回轉窯。物料從窯尾（筒體的頂部）進入窯內煅燒。由于筒體的傾斜和緩慢的回轉作用，物料既沿圓周方向翻滾又沿軸向（從頂部向底部）移動，繼續完成其工藝過程，然后，生成熟料經窯頭罩進入冷卻機冷卻。燃料由窯頭噴入窯內，燃燒產生的廢氣與物料進行交換沖擊式破碎機后，由窯尾導出。本設計不含燃料的燃燒器。
技術參數
| 規格型號 | Φ2.8/2.5×44 | Φ3×48 | Φ3.2×50 | Φ3.2×50 | Φ3.3×50 | Φ3.3×54 | ||
| 生產能力(t/d) | 300 | 700 | 1000 | 1200 | 1200 | 1500-1800 | ||
| 窯體斜度(%) | 3.5 | 3.5 | 3.5 | 4 | 4 | 4 | ||
| 支撐數(pc) | 3 | 3 | 3 | 3 | 3 | 3 | ||
| 擋輪形式 | 機械 | 機械或液壓 | 機械或液壓 | 液壓 | 液壓 | 液壓 | ||
| 窯體轉速 | 主傳動(r/min) | 0.445-2.22 | 0.676-3.38 | 0.36-3.57 | 0.4-4.07 | 0.36-3.57 | 0.39-3.9 | |
| 輔助傳動(r/h) | 4.75 | 9.36 | 6.5 | 6.5 | 5.61 | 7.66 | ||
| 主傳動 | 電動機 | 型號 | ZSN4-225-21 | ZSN4-280-091B | ZSN4-280-091B | ZSN4-280-091B | ZSN4-280-11B | ZSN4-315-092 |
| 功率(kw) | 55 | 160 | 160 | 160 | 190 | 220 | ||
| 調速范圍(r/min) | -1500 | -1500 | -1500 | -1500 | -1500 | -1500 | ||
| 減速機 | 電壓(v) | 440 | 440 | 440 | 440 | 440 | 440 | |
| 型號 | ZS145-1-l | ZS145-1-l | ZSY450-40-V | ZSY450-40-V | ZSY450-40-V | NZS995-28VIBL | ||
| 總速比 | 49.63 | 40 | 40 | 40 | 40 | 28 | ||
| 測速發動機 | 功率(kw) | 22 | 22 | 22 | 22 | 22 | 22 | |
| 測速范圍(r/min) | 0-2000 | 0-2000 | 0-2000 | 0-2000 | 0-2000 | 0-2000 | ||
| 電壓(v) | 110 | 110 | 110 | 110 | 110 | 110 | ||
| 輔助傳動 | 電動機 | 型號 | Y122M-4 | Y160M-4B | Y160M-4B | Y160M-4B | Y160M-4B | Y220L1-6 |
| 功率(kw) | 4 | 15 | 11 | 11 | 15 | 18.5 | ||
| 調整范圍(r/min) | 1440 | 1460 | 1460 | 1460 | 1460 | 970 | ||
| 電壓(v) | 380 | 380 | 380 | 380 | 380 | 380 | ||
| 減速機 | 型號 | ZL35-16 | ZL35-7-l | ZSY160-31.5 | ZSY355-31.5 | ZSY160-31.5 | ZSY355-31.5 | |
| 總速比 | 40.44 | 31.5 | 31.5 | 31.5 | 31.5 | 45 | ||
加工物料
· 研磨設備能夠處理多種材料，包括非金屬礦物(如方解石、石英、石膏、滑石等)、化工原料(石油焦、二氧化鈦)以及金屬和治金材料(氧化鐵、廢金屬)。設備選型需考慮材料的硬度(主要指莫氏硬度 < 6)、濕度、粘度以及安全性(如防爆設計)。
· 不同的設備有著不同的適用性:雷蒙磨機適用于中低硬度的干性物料(80.325日)，HGW微粉磨機專用于非金屬礦物的超細粉(3252500目)，氣流磨機適用于高硬度或熱敏性物料(可達的米級)，而球磨機則主要被用于金屬 / 陶瓷原料(10-100微米)。
-
碳酸鈣
-
方解石
-
滑石
-
高嶺土
-
石膏
-
白云石
